Walther Werke Anschlussverteilerschrank 111kVA, 14 LS DEM160-W

Description

WALTHER Anschlussverteilerschrank
Anschlussleistung : 111kVA

nach IEC61439-4
Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54

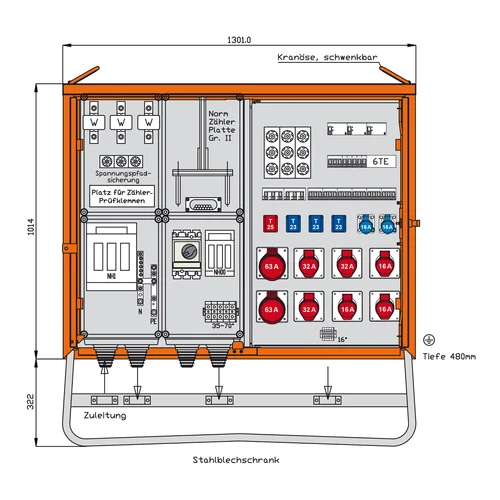

Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm

Anschluss:
1 NH1-Sicherungslasttrennschalter 160A
mit Zugangsklemme 70-150qmm

Messung:
1 Spannungspfadsicherung 3P 10A (E27)
1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II
1 Wandlerplatz &quot
Schweiz&quot
mit Platz für Zählerprüfklemme

Abgang / Absicherung:
1 NH00-Sicherungslasttrennschalter 125A
als Kranabgang
mit Abgangsklemme 5 x 35-70qmm
1 Hauptschalter 3P 160A Typ M+G
1 CEE-Anbaudose 63A 5P 400V 6h
1 Abgangsklemme 5 x 16qmm
auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
2 RCD-Schutzschalter 4P 63A/30mA -A-
mit je 1 Sicherungselement 3P 63A (E33)
3 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit Sicherungselement 3P 35A (E33)
2 CEE-Anbaudosen 16A 3P 230V 6h
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Anbaudose Typ 25
mit Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Hutschiene 6 TE
für Kundeneinbauten
