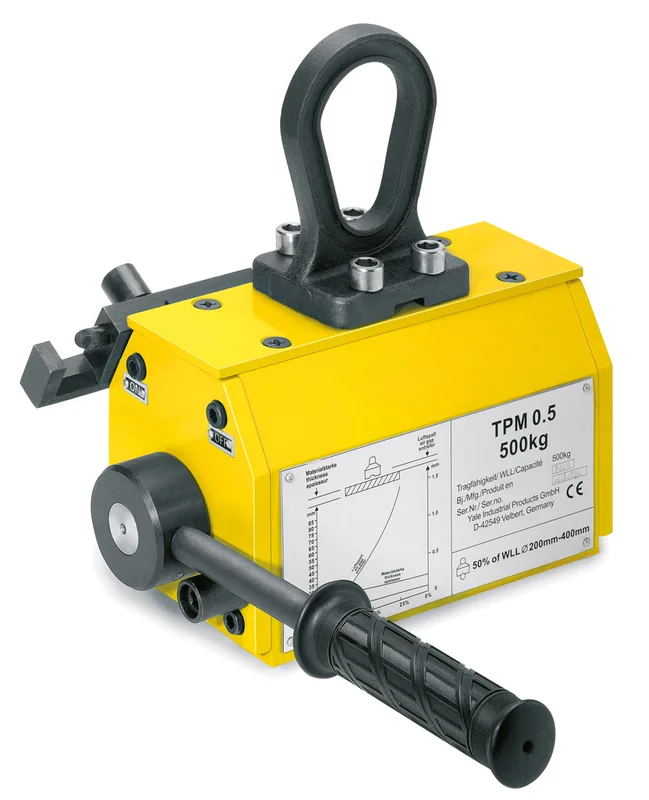

Tigrip® Permanent-Lasthebemagnet TPM
Tragfähigkeit: 100 – 3.000 kg (Flachmaterial)
Die Lasthebemagnete TPM sind ideal zum einfachen, schnellen, und damit wirtschaftlichen Transport schwerer Werkstücke aus ferromagnetischem Material.
Einsatzbereiche sind Werkstatt und Lager, die Be- und Entladung von Maschinen sowie der Vorrichtungsbau. Kleine Abmessungen machen die Modelle für eine Vielzahl weiterer Anwendungen attraktiv. Die Last wird nicht mechanisch beeinflusst, es können sowohl flache, als auch runde Materialien aufgenommen werden. Das leistungsfähige Magnetmaterial ermöglicht eine große Hebekraft bei niedrigem Gewicht. Die Permanentmagnete benötigen keine elektrische Versorgung, nach erfolgter Abschaltung ist nur ein geringer Restmagnetismus vorhanden. Das Ein- und Ausschalten erfolgt komfortabel durch das Umlegen eines Handhebels. Im aktivierten Zustand ist der Bedienhebel durch eine Sicherheitsverriegelung gesperrt, so dass ein unbeabsichtigtes Entmagnetisieren verhindert wird. Aus Sicherheitsgründen empfehlen wir bei der Auswahl der Magnete die verschiedenen Bedingungen wie Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstoffe zu berücksichtigen (s. Tabelle).
Datenblatt
Technische Daten Permanent-Lasthebemagnete TPM:
| Modell | Art.-Nr. | Flachmaterial Tragfähigkeit1 max. |
Mind. Materialstärke bei max. Tragfähigkeit | Flachmaterial Materiallänge max. |
Rundmaterial Tragfähigkeit1 max. |
Rundmaterial Durchmesser | Rundmaterial Materiallänge max. |
Prüflast | Gewicht |
|---|
| Modell | Art.-Nr. | Flachmaterial Tragfähigkeit1 max. |
Mind. Materialstärke bei max. Tragfähigkeit | Flachmaterial Materiallänge max. |
Rundmaterial Tragfähigkeit1 max. |
Rundmaterial Durchmesser | Rundmaterial Materiallänge max. |
Prüflast | Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| kg | mm | mm | kg | mm | mm | kg | kg | ||
| TPM 0,1 | N56400001 | 100 | 14 | 2.000 | 50 | 40 – 300 | 2.000 | 300 | 5,3 |
| TPM 0,3 | N56400002 | 300 | 20 | 2.500 | 150 | 60 – 300 | 2.500 | 900 | 13,5 |
| TPM 0,5 | N56400003 | 500 | 24 | 3.000 | 250 | 60 – 400 | 3.000 | 1.500 | 27,5 |
| TPM 0,8 | N56400004 | 800 | 34 | 3.500 | 400 | 60 – 400 | 3.500 | 2.400 | 52,0 |
| TPM 1,0 | N56400005 | 1.000 | 40 | 3.500 | 500 | 80 – 400 | 3.500 | 3.000 | 57,0 |
| TPM 2,0 | N56400006 | 2.000 | 55 | 3.500 | 1.000 | 100 – 400 | 3.500 | 6.000 | 125,0 |
| TPM 3,0 | 192019927 | 3.000 | 65 | 3.500 | 1.500 | 200 – 500 | 3.500 | 9.000 | 195,0 |
1 gemessen auf ziehblankem Material St 37
