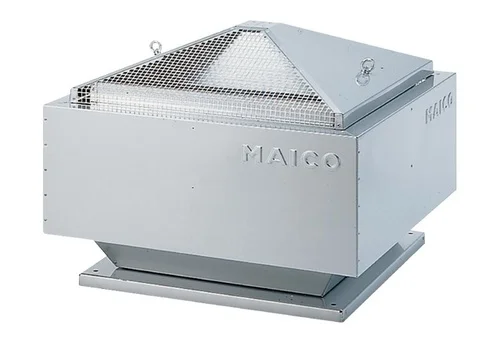

Maico Radial-Dachventilator mit EC-Motor MDR 22 EC

Description

&lt
p&gt
Standardausführung&lt
/p&gt
&lt
p&gt
 – Intelligente Steuerungsmöglichkeiten über 0-10 V, PWM oder Modbus.&lt
/p&gt
&lt
p&gt
 – Externes EIN/AUS-Schalten möglich.&lt
/p&gt
&lt
p&gt
 – Status Reparaturschalter potentialfreier Kontakt (bis 230 V/2 A belastbar).&lt
/p&gt
&lt
p&gt
 – Störmeldung Motor potentialfreier Kontakt (bis 230 V/2 A belastbar).&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Merkmale&lt
/p&gt
&lt
p&gt
 – Formschönes Gehäuse aus verzinktem Stahlblech.&lt
/p&gt
&lt
p&gt
 – Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857.&lt
/p&gt
&lt
p&gt
 – Abdeckung für Reinigungsarbeiten leicht abnehmbar.&lt
/p&gt
&lt
p&gt
 – Automatische Störmeldung.&lt
/p&gt
&lt
p&gt
 – Integrierter Reparaturschalter.&lt
/p&gt
&lt
p&gt
 – Schutzart IP X5.&lt
/p&gt
&lt
p&gt
 – Stabile Transportösen ermöglichen einen Transport per Kran.&lt
/p&gt
&lt
p&gt
 – Entspricht der DIN EN 60204-1 und DIN EN 60335-1.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Regelung&lt
/p&gt
&lt
p&gt
 – Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung.&lt
/p&gt
&lt
p&gt
 – Ausgabe von Störmeldungen.&lt
/p&gt
&lt
p&gt
 – Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Motor und Flügelrad&lt
/p&gt
&lt
p&gt
 – EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400.&lt
/p&gt
&lt
p&gt
 – Überlastungsschutz serienmäßig.&lt
/p&gt
&lt
p&gt
 – Keine Maßnahmen zum Motorschutz notwendig.&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – Gemeinsamer Netzanschluss für Ventilator und Regelung.&lt
/p&gt
&lt
p&gt
 – Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J.&lt
/p&gt
&lt
p&gt
 – Steuerleitung ab 0,5 mm2.&lt
/p&gt
&lt
p&gt
 – Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer.&lt
/p&gt
&lt
p&gt
 – Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).&lt
/p&gt
&lt
p&gt
 – Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).&lt
/p&gt
&lt
p&gt
 – Anschlussklemme für Störmeldungen.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
MDR 22 EC&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 2440 m3/h&lt
/p&gt
&lt
p&gt
 – FördervolumenNenn: 1390 m3/h / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Druck pfs, Nenn: 520 Pa – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl nNenn: 2860 1/min – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Laufradtyp: radial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: ja&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: nein&lt
/p&gt
&lt
p&gt
 – Spannungsart: Wechselstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 230 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 407 W / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – INenn: 1,79 A / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – IMax: 1,9 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP X5&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: F&lt
/p&gt
&lt
p&gt
 – Polumschaltbar: nein&lt
/p&gt
&lt
p&gt
 – Einbauort: Dach&lt
/p&gt
&lt
p&gt
 – Einbaulage: senkrecht&lt
/p&gt
&lt
p&gt
 – Gewicht: 25,66 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 28,15 kg&lt
/p&gt
&lt
p&gt
 – Schwenkbar: nein&lt
/p&gt
&lt
p&gt
 – Nennweite: 224 mm&lt
/p&gt
&lt
p&gt
 – Breite: 550 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 437 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 550 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 590 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 460 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 590 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -25 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Temperaturklasse: F&lt
/p&gt
&lt
p&gt
 – Gesamteffizienz e: 49,3 %&lt
/p&gt
&lt
p&gt
 – Effizienzgrad N: 77,4&lt
/p&gt
&lt
p&gt
 – Herstellungsjahr: siehe Typenschild&lt
/p&gt
&lt
p&gt
 – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233&lt
/p&gt
&lt
p&gt
 – PBEP / FördervolumenBEP / Pfs, BEP: 0,407 kW / 1390 m3/h / 520 Pa&lt
/p&gt
&lt
p&gt
 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -&lt
/p&gt
&lt
p&gt
 – SchallleistungspegelLWA5: 79 dB&lt
/p&gt
