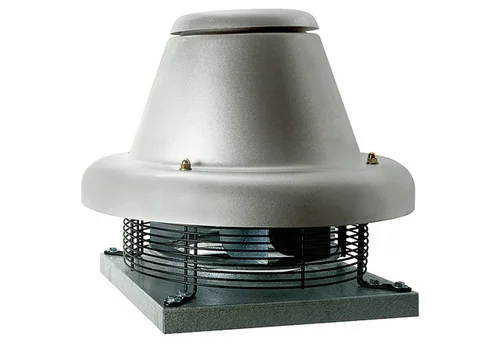

Maico Radial-Dachventilator 9791/13055m3/h, 8-P DRD HT 75/8 2V

Description

&lt
p&gt
Merkmale&lt
/p&gt
&lt
p&gt
 – Hochtemperatur-Radial-Dachventilator für die direkte oder kanalisierte Entlüftung von Gewerbe- und Industriegebäude.&lt
/p&gt
&lt
p&gt
 – Horizontal ausblasend.&lt
/p&gt
&lt
p&gt
 – Hoher Wirkungsgrad.&lt
/p&gt
&lt
p&gt
 – Geringer Geräuschpegel.&lt
/p&gt
&lt
p&gt
 – Gehäuse aus verzinktem Stahlblech.&lt
/p&gt
&lt
p&gt
 – Wetterschutzhaube aus Aluminium mit Öffnungen für die Motorkühlung.&lt
/p&gt
&lt
p&gt
 – Einfache Installation.&lt
/p&gt
&lt
p&gt
 – Der Motor befindet sich außerhalb des Luftstroms.&lt
/p&gt
&lt
p&gt
 – Geeignet für den Hoch-Temperaturbereich von +65 °C bis +150 °C.&lt
/p&gt
&lt
p&gt
 – Nicht für fetthaltige Luft geeignet.&lt
/p&gt
&lt
p&gt
 – Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahlblech.&lt
/p&gt
&lt
p&gt
 – Radiallaufräder sind statisch und dynamisch ausgewuchtet.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Motor&lt
/p&gt
&lt
p&gt
 – Asynchroner Drehstrommotor.&lt
/p&gt
&lt
p&gt
 – Schutzart IP 55.&lt
/p&gt
&lt
p&gt
 – IE3 Motor.&lt
/p&gt
&lt
p&gt
 – Zweistufig, Drehstrom, Y/ – Schaltung.&lt
/p&gt
&lt
p&gt
 – Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – Anschluss im Klemmenkasten am Motor.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Sicherheitshinweise&lt
/p&gt
&lt
p&gt
 – Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
DRD HT 75/8 2V&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 9791 m3/h / 13055 m3/h&lt
/p&gt
&lt
p&gt
 – Drehzahl: 720 1/min / 970 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: radial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: ja&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: nein&lt
/p&gt
&lt
p&gt
 – Spannungsart: Drehstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 400 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 900 W / 2200 W&lt
/p&gt
&lt
p&gt
 – INenn: 3,32 A / 6 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 55&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: F&lt
/p&gt
&lt
p&gt
 – Polumschaltbar: ja&lt
/p&gt
&lt
p&gt
 – Einbauort: Dach&lt
/p&gt
&lt
p&gt
 – Einbaulage: senkrecht&lt
/p&gt
&lt
p&gt
 – Material Gehäuse: Aluminium / Stahlblech verzinkt&lt
/p&gt
&lt
p&gt
 – Material Laufrad: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Farbe: silber&lt
/p&gt
&lt
p&gt
 – Gewicht: 125 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 136 kg&lt
/p&gt
&lt
p&gt
 – Baugröße: 750&lt
/p&gt
&lt
p&gt
 – Breite: 815 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 850 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 1100 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 1150 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 965 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 1150 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: 65 °C bis 150 °C&lt
/p&gt
&lt
p&gt
 – PTC DIN 44082: M 100&lt
/p&gt
