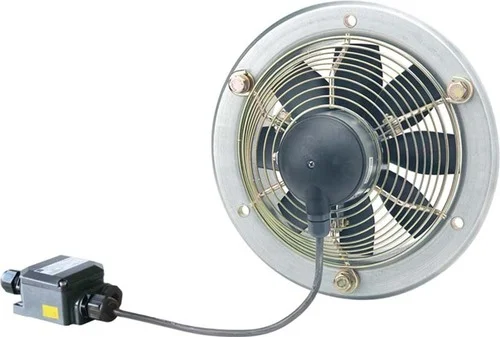

Maico Axialwandventilator AC, Ex-Schutz, DN200 EZS 20/4 E Ex e

Description

&lt
p&gt
Produktausführung&lt
/p&gt
&lt
p&gt
 – Wechselstrommotor&lt
/p&gt
&lt
p&gt
 – Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb.&lt
/p&gt
&lt
p&gt
 – Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.&lt
/p&gt
&lt
p&gt
 – Geeignet für die Temperaturklassen T1 – T3 (200 °C).&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Besondere Eigenschaften&lt
/p&gt
&lt
p&gt
 – Axial-Wandventilator, explosionsgeschützt, Medium Gas.&lt
/p&gt
&lt
p&gt
 – Explosionsschutz und Zulassungen nach ATEX und IECEx.&lt
/p&gt
&lt
p&gt
 – Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.&lt
/p&gt
&lt
p&gt
 – MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.&lt
/p&gt
&lt
p&gt
 – Für Zonen 1 und 2.&lt
/p&gt
&lt
p&gt
 – Zündschutzarten: e – erhöhte Sicherheit und c – konstruktive Sicherheit.&lt
/p&gt
&lt
p&gt
 – Schutzart IP 64.&lt
/p&gt
&lt
p&gt
 – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.&lt
/p&gt
&lt
p&gt
 – Einbau in jeder Lage möglich.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Typenreihe&lt
/p&gt
&lt
p&gt
 – EZQ / DZQ .. Ex e mit quadratischer Wandplatte.&lt
/p&gt
&lt
p&gt
 – EZS / DZS .. Ex e mit Stahlwandring.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Laufrad&lt
/p&gt
&lt
p&gt
 – Axiallaufrad aus leitfähigem Kunststoff.&lt
/p&gt
&lt
p&gt
 – Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Förderrichtung&lt
/p&gt
&lt
p&gt
 – Die Förderrichtung ist gekennzeichnet.&lt
/p&gt
&lt
p&gt
 – Standard Abluftbetrieb, Förderrichtung über Motor saugend.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Wechselstrommotor&lt
/p&gt
&lt
p&gt
 – Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut.&lt
/p&gt
&lt
p&gt
 – Betriebsart S1 (Dauerbetrieb).&lt
/p&gt
&lt
p&gt
 – Nicht reversierbar.&lt
/p&gt
&lt
p&gt
 – Keine Drehzahlregelung zulässig.&lt
/p&gt
&lt
p&gt
 – Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.&lt
/p&gt
&lt
p&gt
 – DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.&lt
/p&gt
&lt
p&gt
 – Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
EZS 20/4 E Ex e&lt
/p&gt
&lt
p&gt
 – Ausführung: Stahlwandring&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 440 m3/h&lt
/p&gt
&lt
p&gt
 – Drehzahl: 1340 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: axial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: nein&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: nein&lt
/p&gt
&lt
p&gt
 – Spannungsart: Wechselstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 230 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 45 W&lt
/p&gt
&lt
p&gt
 – cosphi: 0,61&lt
/p&gt
&lt
p&gt
 – INenn: 0,33 A&lt
/p&gt
&lt
p&gt
 – Imax bei UNenn: 0,34 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 64&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: B&lt
/p&gt
&lt
p&gt
 – Einbauort: Wand / Decke&lt
/p&gt
&lt
p&gt
 – Einbauart: Aufputz&lt
/p&gt
&lt
p&gt
 – Einbaulage: senkrecht / waagerecht&lt
/p&gt
&lt
p&gt
 – Material: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Material Gehäuse: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Farbe: verzinkt&lt
/p&gt
&lt
p&gt
 – Gewicht: 3,36 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 4,02 kg&lt
/p&gt
&lt
p&gt
 – Nennweite: 200 mm&lt
/p&gt
&lt
p&gt
 – Breite: 345 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 345 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 170,5 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 320 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 320 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 280 mm&lt
/p&gt
&lt
p&gt
 – EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G&lt
/p&gt
&lt
p&gt
 – EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb&lt
/p&gt
&lt
p&gt
 – Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C&lt
/p&gt
&lt
p&gt
 – IA/IN: 1,5&lt
/p&gt
&lt
p&gt
 – Zeit tE: 300 sek&lt
/p&gt
&lt
p&gt
 – Betriebsart: S1&lt
/p&gt
&lt
p&gt
 – EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X&lt
/p&gt
&lt
p&gt
 – Temperaturklasse: T3&lt
/p&gt
&lt
p&gt
 – Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)&lt
/p&gt
