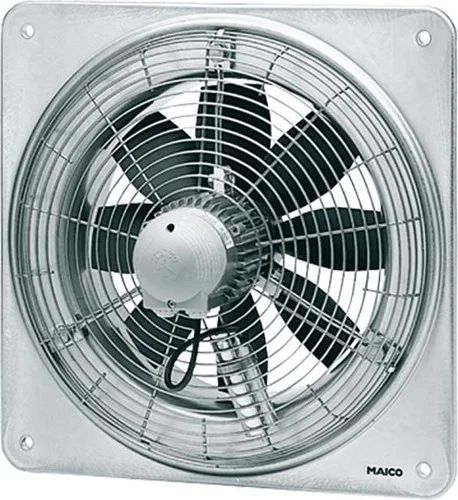

Maico Axial-Wandventilator Wandplatte DN 600 DZQ 60/84 B

Description

&lt
p&gt
Drehstrom-Ausführung&lt
/p&gt
&lt
p&gt
 – Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Kurzbeschreibung&lt
/p&gt
&lt
p&gt
 – Zur Aufputzmontage.&lt
/p&gt
&lt
p&gt
 – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.&lt
/p&gt
&lt
p&gt
 – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.&lt
/p&gt
&lt
p&gt
 – Thermischer Überlastungsschutz serienmäßig.&lt
/p&gt
&lt
p&gt
 – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.&lt
/p&gt
&lt
p&gt
 – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.&lt
/p&gt
&lt
p&gt
 – Hoher lüftungsseitiger Wirkungsgrad.&lt
/p&gt
&lt
p&gt
 – Niedriges Betriebsgeräusch.&lt
/p&gt
&lt
p&gt
 – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.&lt
/p&gt
&lt
p&gt
 – Ventilatoren sind wartungsfrei.&lt
/p&gt
&lt
p&gt
 – Einbau zur Be- und Entlüftung in jeder Lage möglich.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Förderrichtung&lt
/p&gt
&lt
p&gt
 – Die Förderrichtung ist gekennzeichnet.&lt
/p&gt
&lt
p&gt
 – Standard Abluftbetrieb, Förderrichtung über Motor saugend.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Drehstrommotor&lt
/p&gt
&lt
p&gt
 – Typenreihen DZQ/DZS.&lt
/p&gt
&lt
p&gt
 – Asynchronmotor.&lt
/p&gt
&lt
p&gt
 – Nicht zur Förderung wasserdampfgesättigter Luft geeignet.&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung 400 V, 50 Hz.&lt
/p&gt
&lt
p&gt
 – Schutzart IP 55. Ausnahme bei Typ DZQ … D IP 54.&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.&lt
/p&gt
&lt
p&gt
 – Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.&lt
/p&gt
&lt
p&gt
 – Reversierbar.&lt
/p&gt
&lt
p&gt
 – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.&lt
/p&gt
&lt
p&gt
 – Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.&lt
/p&gt
&lt
p&gt
 – Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.&lt
/p&gt
&lt
p&gt
 – Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.&lt
/p&gt
&lt
p&gt
 – Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – An Klemmleiste im Abschlussdeckel des Motors.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Sicherheitshinweise&lt
/p&gt
&lt
p&gt
 – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
DZQ 60/84 B&lt
/p&gt
&lt
p&gt
 – Ausführung: Quadratische Wandplatte&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 7490 m3/h / 14970 m3/h&lt
/p&gt
&lt
p&gt
 – FördervolumenNenn: 5480 m3/h / 10790 m3/h / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Druck pfs, Nenn: 52 Pa – 210 Pa – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl nNenn: 720 1/min – 1425 1/min – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl: 727 1/min / 1449 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: axial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: ja&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: ja&lt
/p&gt
&lt
p&gt
 – Spannungsart: Drehstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 400 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 250 W / 1600 W / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – INenn: 1 A / 3 A / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – IMax: 4,3 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 55&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: F&lt
/p&gt
&lt
p&gt
 – Polumschaltbar: ja&lt
/p&gt
&lt
p&gt
 – Polanzahl bei hoher Drehzahl: 4&lt
/p&gt
&lt
p&gt
 – Polanzahl bei niedriger Drehzahl: 8&lt
/p&gt
&lt
p&gt
 – Netzzuleitung: 7 / 1,5 mm2&lt
/p&gt
&lt
p&gt
 – Einbauort: Wand / Decke&lt
/p&gt
&lt
p&gt
 – Einbauart: Aufputz&lt
/p&gt
&lt
p&gt
 – Einbaulage: waagerecht / senkrecht&lt
/p&gt
&lt
p&gt
 – Material: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Farbe: silber&lt
/p&gt
&lt
p&gt
 – Gewicht: 32,94 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 38,5 kg&lt
/p&gt
&lt
p&gt
 – Nennweite: 600 mm&lt
/p&gt
&lt
p&gt
 – Breite: 820 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 820 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 401 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 850 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 850 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 435 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Gesamteffizienz e: 39,3 %&lt
/p&gt
&lt
p&gt
 – Messkategorie: A&lt
/p&gt
&lt
p&gt
 – Effizienzkategorie: statisch&lt
/p&gt
&lt
p&gt
 – Effizienzgrad N: 44,4&lt
/p&gt
&lt
p&gt
 – VSD erforderlich: nein&lt
/p&gt
&lt
p&gt
 – Herstellungsjahr: siehe Typenschild&lt
/p&gt
&lt
p&gt
 – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen&lt
/p&gt
&lt
p&gt
 – PBEP / FördervolumenBEP / Pfs, BEP: 1,6 kW / 10790 m3/h / 210 Pa&lt
/p&gt
&lt
p&gt
 – nBEP: 1425 1/min&lt
/p&gt
&lt
p&gt
 – spezifisches Verhältnis: ca. 1&lt
/p&gt
&lt
p&gt
 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -&lt
/p&gt
&lt
p&gt
 – SchallleistungspegelLWA7: 71 dB(A) / 87 dB(A)&lt
/p&gt
&lt
p&gt
 – Verschlussklappe: ohne&lt
