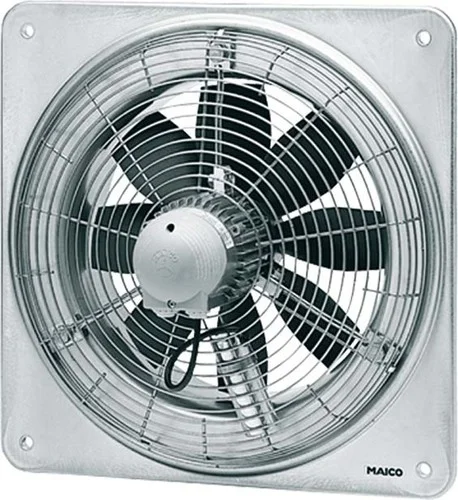

Maico Axial-Wandventilator Wandplatte DN 450 EZQ 45/6 B

Description

&lt
p&gt
Wechselstrom-Ausführung&lt
/p&gt
&lt
p&gt
 – Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Kurzbeschreibung&lt
/p&gt
&lt
p&gt
 – Zur Aufputzmontage.&lt
/p&gt
&lt
p&gt
 – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.&lt
/p&gt
&lt
p&gt
 – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.&lt
/p&gt
&lt
p&gt
 – Thermischer Überlastungsschutz serienmäßig.&lt
/p&gt
&lt
p&gt
 – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.&lt
/p&gt
&lt
p&gt
 – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.&lt
/p&gt
&lt
p&gt
 – Hoher lüftungsseitiger Wirkungsgrad.&lt
/p&gt
&lt
p&gt
 – Niedriges Betriebsgeräusch.&lt
/p&gt
&lt
p&gt
 – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.&lt
/p&gt
&lt
p&gt
 – Ventilatoren sind wartungsfrei.&lt
/p&gt
&lt
p&gt
 – Einbau zur Be- und Entlüftung in jeder Lage möglich.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Förderrichtung&lt
/p&gt
&lt
p&gt
 – Die Förderrichtung ist gekennzeichnet.&lt
/p&gt
&lt
p&gt
 – Standard Abluftbetrieb, Förderrichtung über Motor saugend.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Wechselstrommotor&lt
/p&gt
&lt
p&gt
 – Typenreihen EZQ/EZS.&lt
/p&gt
&lt
p&gt
 – Asynchronmotor.&lt
/p&gt
&lt
p&gt
 – Nicht zur Förderung wasserdampfgesättigter Luft geeignet.&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung 230 V, 50 Hz.&lt
/p&gt
&lt
p&gt
 – Ventilatoren … B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.&lt
/p&gt
&lt
p&gt
 – Ventilatoren … D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.&lt
/p&gt
&lt
p&gt
 – Ventilatoren … E: Spaltpolmotoren, Schutzart IP 54.&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.&lt
/p&gt
&lt
p&gt
 – Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.&lt
/p&gt
&lt
p&gt
 – Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (… E).&lt
/p&gt
&lt
p&gt
 – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.&lt
/p&gt
&lt
p&gt
 – Thermischer Überlastungsschutz serienmäßig.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Elektrischer Anschluss&lt
/p&gt
&lt
p&gt
 – An Klemmleiste im Abschlussdeckel des Motors.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Sicherheitshinweise&lt
/p&gt
&lt
p&gt
 – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
EZQ 45/6 B&lt
/p&gt
&lt
p&gt
 – Ausführung: Quadratische Wandplatte&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 4490 m3/h&lt
/p&gt
&lt
p&gt
 – FördervolumenNenn: 2945 m3/h / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Druck pfs, Nenn: 66 Pa – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl nNenn: 955 1/min – im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – Drehzahl: 971 1/min&lt
/p&gt
&lt
p&gt
 – Laufradtyp: axial&lt
/p&gt
&lt
p&gt
 – Drehzahlsteuerbar: nein&lt
/p&gt
&lt
p&gt
 – Reversierbarkeit: ja&lt
/p&gt
&lt
p&gt
 – Spannungsart: Wechselstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 230 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz&lt
/p&gt
&lt
p&gt
 – Nennleistung: 185 W / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – INenn: 1 A / im opt. Wirkungsgrad&lt
/p&gt
&lt
p&gt
 – IMax: 1,3 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 55&lt
/p&gt
&lt
p&gt
 – Wärmeklasse: B&lt
/p&gt
&lt
p&gt
 – Polumschaltbar: nein&lt
/p&gt
&lt
p&gt
 – Einbauort: Wand / Decke&lt
/p&gt
&lt
p&gt
 – Einbauart: Aufputz&lt
/p&gt
&lt
p&gt
 – Einbaulage: waagerecht / senkrecht&lt
/p&gt
&lt
p&gt
 – Material: Stahlblech, verzinkt&lt
/p&gt
&lt
p&gt
 – Farbe: silber&lt
/p&gt
&lt
p&gt
 – Gewicht: 15,55 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 18,56 kg&lt
/p&gt
&lt
p&gt
 – Nennweite: 450 mm&lt
/p&gt
&lt
p&gt
 – Breite: 630 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 630 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 299 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 670 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 670 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 400 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C&lt
/p&gt
&lt
p&gt
 – Gesamteffizienz e: 29,2 %&lt
/p&gt
&lt
p&gt
 – Messkategorie: A&lt
/p&gt
&lt
p&gt
 – Effizienzkategorie: statisch&lt
/p&gt
&lt
p&gt
 – Effizienzgrad N: 40,1&lt
/p&gt
&lt
p&gt
 – VSD erforderlich: nein&lt
/p&gt
&lt
p&gt
 – Herstellungsjahr: siehe Typenschild&lt
/p&gt
&lt
p&gt
 – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen&lt
/p&gt
&lt
p&gt
 – PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 2945 m3/h / 66 Pa&lt
/p&gt
&lt
p&gt
 – nBEP: 955 1/min&lt
/p&gt
&lt
p&gt
 – spezifisches Verhältnis: ca. 1&lt
/p&gt
&lt
p&gt
 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung&lt
/p&gt
&lt
p&gt
 – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -&lt
/p&gt
&lt
p&gt
 – SchallleistungspegelLWA7: 72 dB(A)&lt
/p&gt
&lt
p&gt
 – Verschlussklappe: ohne&lt
/p&gt
