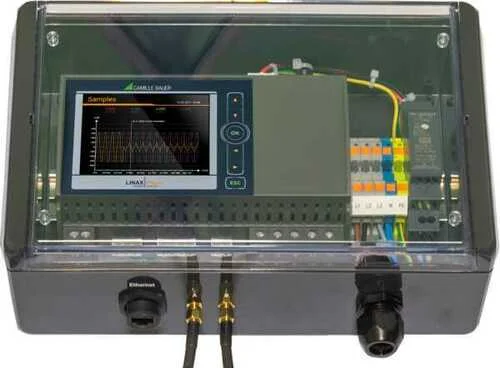

Camille Bauer Netzqualitätsanalysator für Messung LINAXPQ5000CL#193017

Description

Smart-Grid Lösung mit einem skalierbaren Messsystem. Netzqualitätsbewertung mit modularen Lastflussinformationen für die Netzebene 7 (Niederspannung).. Die jeweiligen Strommesswerte werden mit der so genannten Current Link-Module verarbeitet. Durch die Link-Technologie sind die einzelnen Current Link und deren Sensoren (Rogowski) mittels Signalschlaufe über Koax-Leitungen skalierbar vernetzt. Dadurch reduziert sich der Installationsaufwand auf ein absolutes Minimum und eine fachgerechte Kabelführung wird gewährleistet. Zudem ist dieses Mess-System zur Bestimmung der Netzqualität äusserst kosteneffizient und on top metrologisch zertifiziert. Somit kombiniert das skalierbare Messinstrument quasi die Bereiche Transducer nach IEC60688, Power Metering and Monitoring nach IEC61557-12 als auch Power Quality Instruments nach IEC62586-1. Überwachung der Einspeisung in Umspannwerken Überwachung von industriellen Energieverteilungssystemen &nbsp
Energieoptimierung durch Identifizierung des Lastverhaltens Generelle Smart-Grid Anwendungen. Überwachung der Niederspannungsabgänge in Trafostationen Überwachung von industriellen Energieverteilungssystemen Energieoptimierung durch Identifizierung des Lastverhaltens Generelle Smart-Grid Anwendungen. Konfiguration Im Feldgehäuse, mit TFT-Display Nennfrequenz: 50 Hz Ohne Strommessung im Basisgerät Hilfsenergie: Via Messeingang L1-N, Nennspannung 100…230V Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface Ohne Anschluss für GPS-Zeitsynchronisation Funktion USB-Anschluss: Keine IEC 61850-Protokoll Ohne MQTT-Protokoll Ohne Current-Link RMS 1/2-Störschreibe Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP,&nbsp
http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Optional: IEC61850 Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)&nbsp
Hypertext Transfer Protocol Secure (https) Client Whitelist / Client IEC61850 Whitelist [Firewall] Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenexport Weitere Eigenschaften Metrologisch zertifiziertes PQI nach IEC 61000-4-30 Ed. 3 der Klasse A als Grundgerät Ein skalierbares System für die Bereiche zertifizierte Netzqualität als auch für Last- und Effizienz Management für bis zu 10 Kanäle (32 Leiter) Überwachung von Abgängen mit 3 oder 4 Strömen mit 3P/3PN Current Link Modulen (max. 32 Ströme) Gleichzeitige Messung mehrerer Abgänge anstatt der traditionellen Messung pro Abgang Direkte Konformitäts-Berichtserstattung und Ereignisdarstellung durch PQEasy-Reporting via Webbrowser (z. B. nach EN 50160) Störfallaufzeichnung von Spannungsereignissen, optional mit den zeitsynchronisierten Strömen des Referenzkanals Zeitsynchrones Lastmanagement für U/I/P/Q/PF Strommessung pro Current Link-Kanal «IN1 (typisch/maximal) von 400 A / 1 000 A» und «IN2 (typisch/maximal) von 8 000 A / 20 000 A» Netztarifzähler P & Q (Bezug & Abgabe) System-Management mittels einem benutzerfreundlichen Multi-Device-Tool zur einfachen Inbetriebnahme und einem effizienten Unterhalt Geringer Platzbedarf & geringer Verdrahtungsaufwand auf Basis der skalierbaren Strom-Sensoren Ein Abschalten der Anlage zur Installation des Mess-Systems ist aufgrund der non-invasiven Rogowski-Messtechnik nicht notwendig Sehr hohe Robustheit durch bewährtes Koaxial-Prinzip Stromwerte sind zeitsynchron zur Spannung (IEC 61000-4-30) Offenes Kommunikations-System ermöglicht eine hohe Anbindungsflexibilität zu parallelen als auch übergeordneten Systemen Sehr schnelle Installation bei robuster Messtechnik Abtastrate der Ströme 54 kHz Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link&nbsp
http:///pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden.. Messgerät PQ5000CL (PQ5000 mit Erweiterung Current Link) Rogowski-Stromsensoren Current Module 3P und / oder 3PN Sicherheitshinweise (mehrsprachig)
