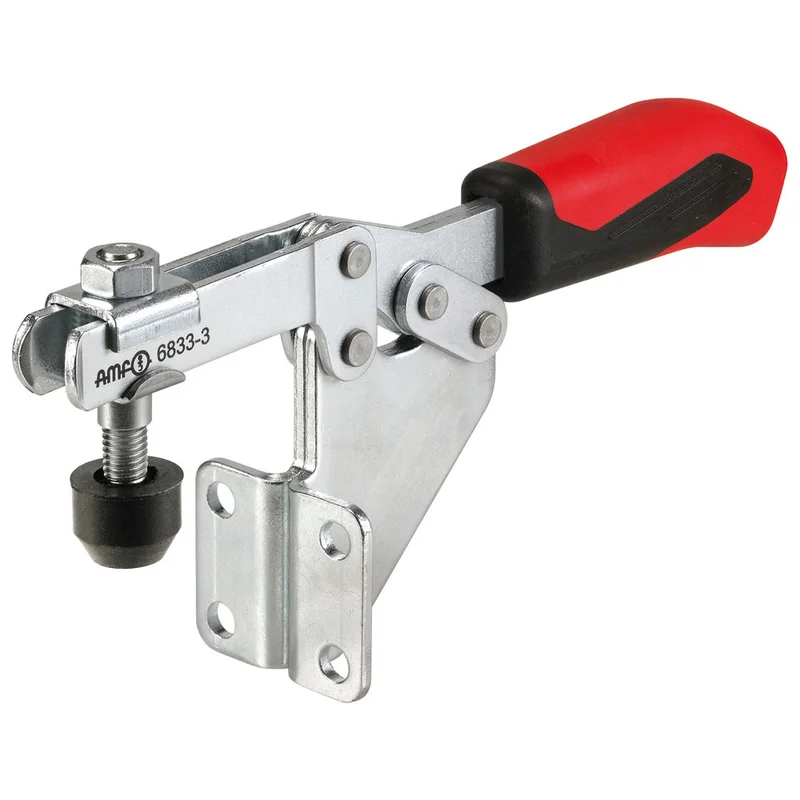

AMF Waagerechtspanner 6833 Gr. 2

Description

Waagerechtspanner mit Winkelfuß

– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Zur seitlichen Montage

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
a 6 mm
b 52 mm
c 20 mm
d 5,6 mm
e 32 mm
f 10,5 mm
g 20 mm
h 73 mm
i 13 mm
k 6 mm
l 37 mm
m 25,5 mm
q 12 mm
alpha 90°

Technische Daten:
Größe: 2
Spannkraft F1: 1 kN
Spannkraft F2: 1,2 kN
Andrückschraube: M6 x 35 mm
Haltekraft F2: 1,2 kN
Gewicht: 248 g

Art.-Nummer: D4217442010
Shop-Nummer: D4217442010
