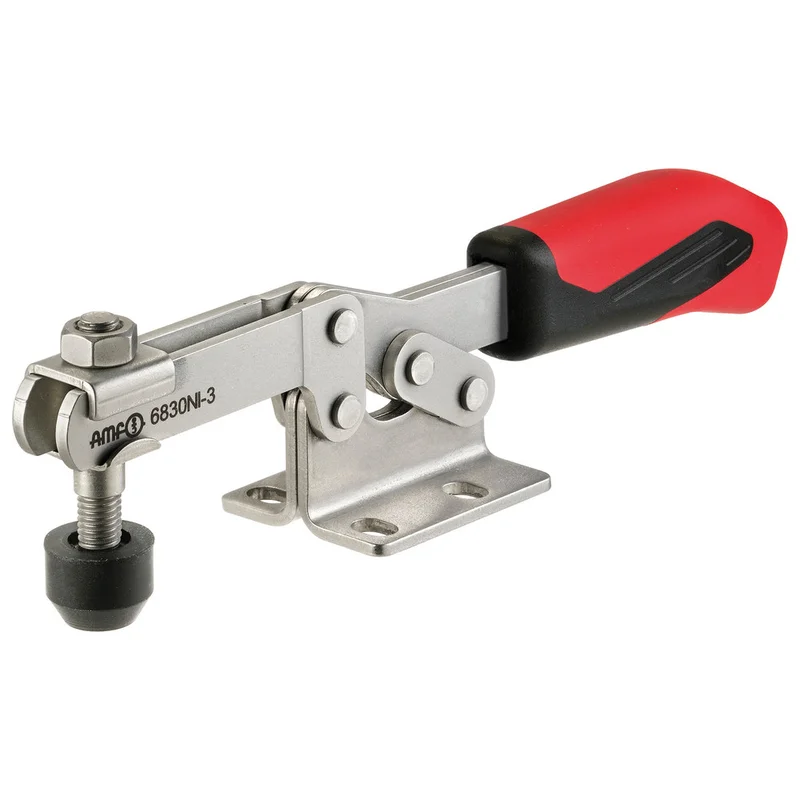

AMF Waagerechtspanner 6830NI Gr. 1 rostfrei

Description

Waagerechtspanner mit waagerechtem Fuß Typ 6830 NI

– Niete aus rostfreiem Stahl

– Ab Größe 2 einsatzgehärtete Lagerbuchsen

– Lagerstellen gefettet

– Offener Haltearm

– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff

– Nicht rostender Stahl, poliert
– Für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit nicht rostender Andrückschraube.

Maßtabelle:
A 5,0 mm
B 42,0 mm
C 13,0-14,5 mm
D 5,2 mm
D1 – mm
E 18,7 mm
F 8,0 mm
H 19,0 mm
H1 30,0 mm
H2 49,0 mm
HW min. -3,0 mm
HW max. 2,5 mm
I 10,0 mm
K 5,5 mm
L – mm
L1 120 mm
M 18,0-21,5 mm
M1 – mm
N 34,0 mm
P 34,0 mm
– 90°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Daten:
Gesamtlänge: 130 mm
Größe: 1
Spannhöhe: 30 mm
Spannkraft F1: 0,8 kN
Spannkraft F2: 1,1 kN
Andrückschraube: M5 x 30
Gewicht: 120 g

Art.-Nummer: D4217450015
Shop-Nummer: D4217450015
