Description

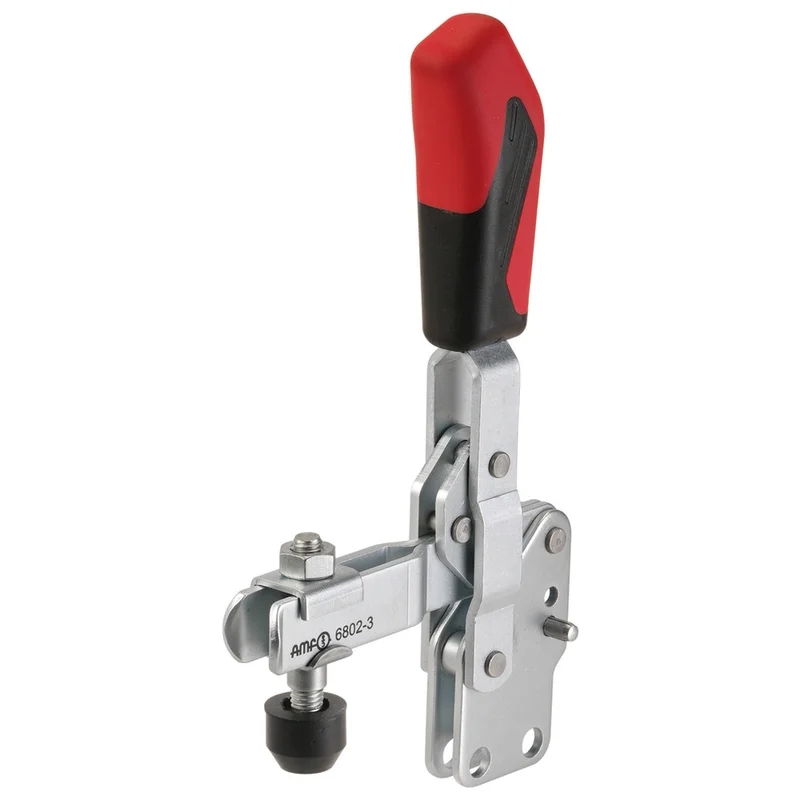

Senkrechtspanner mit senkrechtem Fuß
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Ab Größe 2 einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 6 mm
B 52 mm
C 20,0 mm
D 5,5 mm
E 25 mm
F 11 mm
H 38 mm
H1 144 mm
HW min. 11,5 mm
HW max. 19,5 mm
I 12 mm
K 6,0 mm
L 12,5 mm
L1 78 mm
L2 80 mm
M 28,5-32,0 mm
M1 30 mm
N 21 mm
O 5 mm
P 32 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Technische Daten:
Größe: 2
Spannkraft F1: 0,8 kN
Spannkraft F2: 1,2 kN
Spannhebellänge: 157 mm
Spannarmlänge: 82 mm
Andrückschraube: M6 x 35 mm
Gewicht: 197 g
Art.-Nummer: D4217438015
Shop-Nummer: D4217438015
