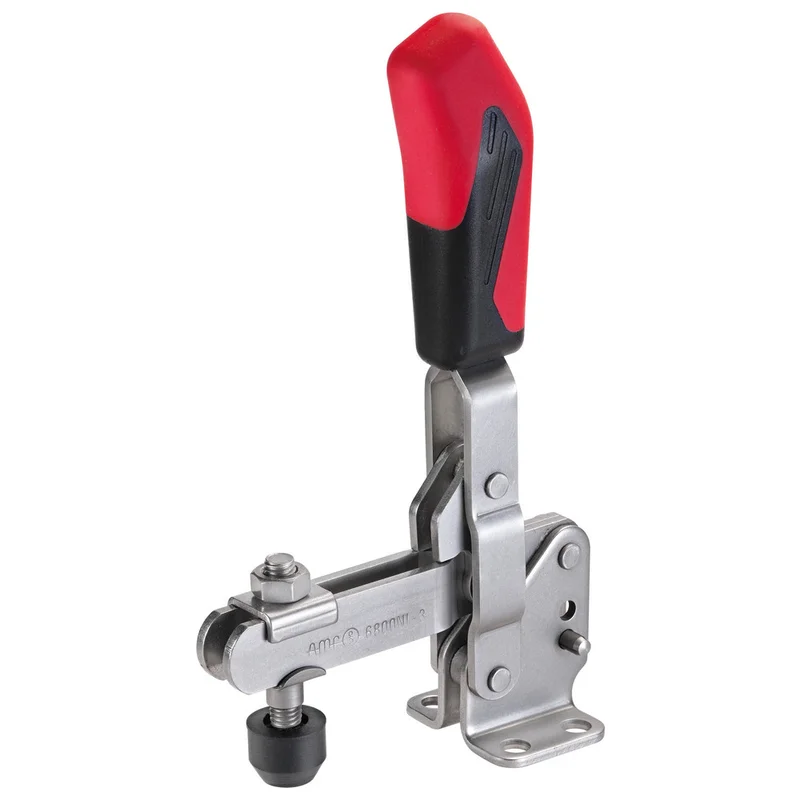

AMF Senkrechtspanner 6800NI Gr. 3 rostfrei

Description

Senkrechtspanner mit waagrechtem Fuß, Typ 6800 NI

– Niete aus rostfreiem Stahl

– Ab Größe 2 einsatzgehärtete Lagerbuchsen

– Lagerstellen gefettet

– Offener Haltearm

– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff

– Nicht rostender Stahl, poliert
– Für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit nicht rostender Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.

Maßtabelle:
A 8 mm
B 79 mm
C 20 mm
D 7,5 mm
E 36 mm
F 19 mm
H 33 mm
H1 186 mm
HW min. 2 mm
HW max. 11 mm
I 18 mm
K 7,5 mm
L –
L1 112 mm
L2 112 mm
M 32 mm
M1 –
N 46 mm
P 35 mm
alpha 105°
alpha* 60°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Technische Daten:
Größe: 3
Spannkraft F1: 1,2 kN
Spannkraft F2: 2,5 kN
Spannhebellänge: 206 mm
Spannarmlänge: 112 mm
Gewicht: 420 g

Art.-Nummer: D4217447025
