Description

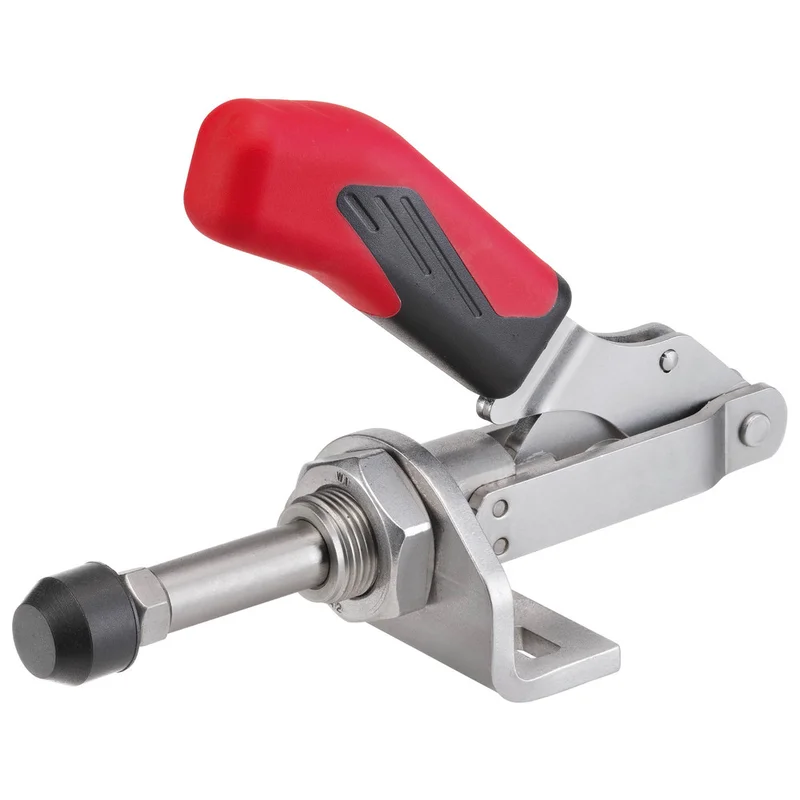

Schubstangenspanner mit kleinem Winkelfuß
– Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
– Lange Schubstangenführung mit Befestigungsgewinde und Mutter
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Hebelteile und Schubstange aus Vergütungsstahl
– Größe 3 mit einsatzgehärteter Lagerbuchse
– Lagerstellen gefettet
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörpermit seinem Gewinde eingeschraubt werden.
Maßtabelle:
A 6,5 mm
B min. 17,0 mm
B max. 33,0 mm
D 4,5 mm
E 13 mm
H 12 mm
H1 47 mm
Hub 16 mm
HW min. 12 mm
HW max. 20 mm
K 6,5 mm
L1 66,0 mm
L2 10 mm
L3 52 mm
M min. –
M max. 16,0 mm
M2 M10x1,0 mm
N 25 mm
P 16 mm
Auch in Ausführung „nicht rostender Stahl“ lieferbar.
Technische Daten:
Gesamtlänge: 90 mm
Größe: 0
Gesamthöhe: 46 mm
Spannkraft F1: 0,8 kN
Spannkraft F2: 0,8 kN
Andrückschraube: M4 x 20 mm
Gewicht: 65 g
Art.-Nummer: D4217443010
Shop-Nummer: D4217443010
