Description

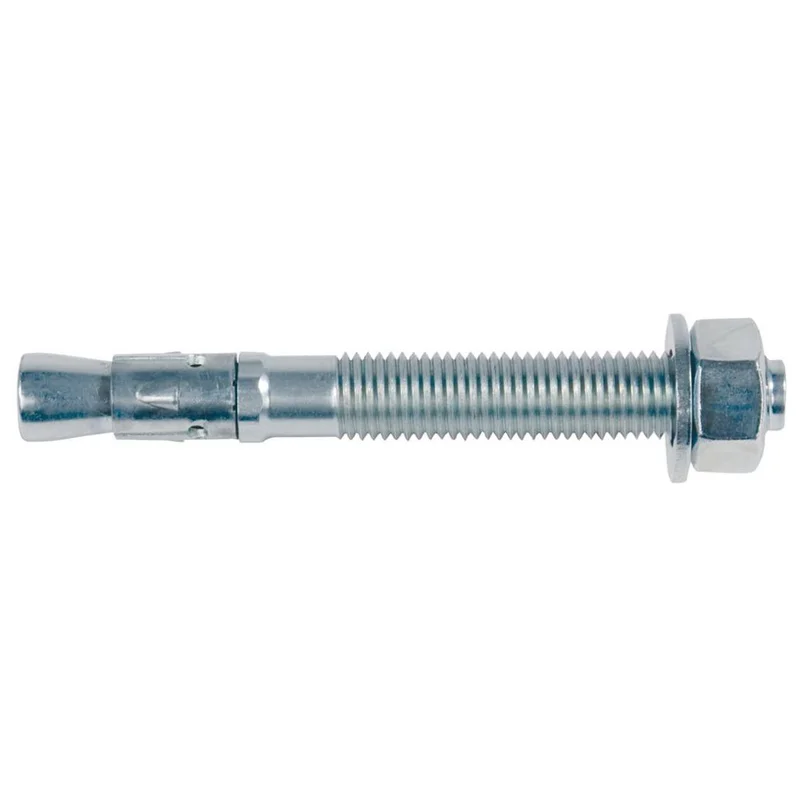

Upat® Bolzenanker IMC, galvanisch verzinkt
– Stahl, galvanisch verzinkt
– Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die Verkürzung um 2 cm können Bohraufwand und Materialkosten gespart werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Typ K: Kurzform
Technische Daten
Länge: 161 mm
Typ: IMC 8/100/161
Gewinde: M8 mm
Schlüsselweite: 13 mm
Gewindelänge: 100 mm
Bohr-Durchm. Ø: 8 mm
Verankerungstiefe: 40/30 mm
Dicke des Anbauteils max.: 100 mm
Bohrlochtiefe bei Durchsteckmontage min.: 156 mm
Verankerungstiefe Standard: 40 mm
Außendurchmesser U-Scheibe: 15 mm
Nutzlänge standard max.: 100 mm
Stärke U-Scheibe: 1,4 mm
Nutzlänge reduziert max.: 110 mm
Verankerungstiefereduziert: 30
Art.-Nummer: DVE4000657003696
Shop-Nummer: DVE4000657003696
EAN: 4000657003696
